在工业管道系统中，阀门是控制流体流动的关键部件。无论是石油、化工、电力还是水处理行业，了解不同阀门的结构和工作原理都是工程师的基本功。本文梳理了15种常见阀门的结构原理，配以通俗解析，助你快速掌握阀门知识，建议工程人转发收藏！

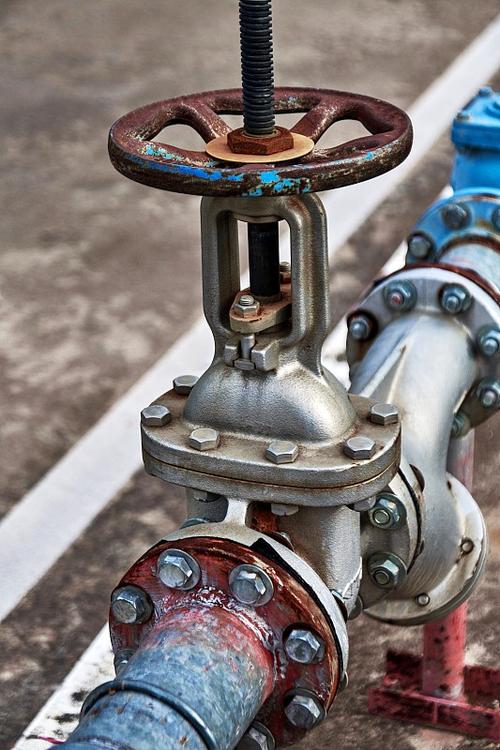

1. 闸阀（Gate Valve）

结构原理：闸阀的启闭件是闸板，闸板在垂直于流体流动方向的平面内上下移动，像闸门一样截断或接通流体。闸板通常为楔形或平行式，密封面为金属或弹性材料。
特点：流体阻力小，启闭力矩小，但密封面易磨损，不适合频繁启闭。

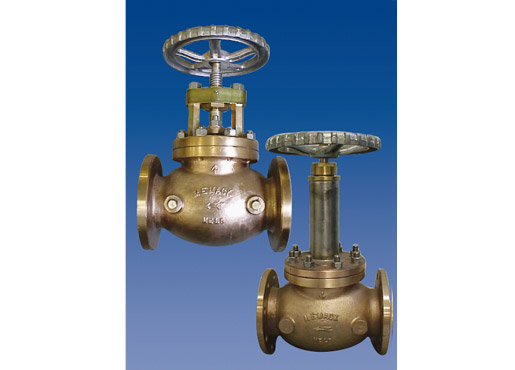

2. 截止阀（Globe Valve）

结构原理：阀瓣沿阀座中心线垂直移动，通过阀瓣与阀座的紧密贴合来截断流体。阀体内部流道呈S形，流体阻力较大。
特点：密封性好，调节性能优于闸阀，但流体阻力大，不适合高粘度介质。

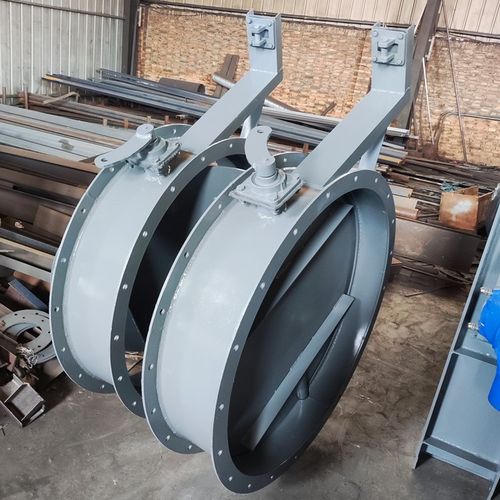

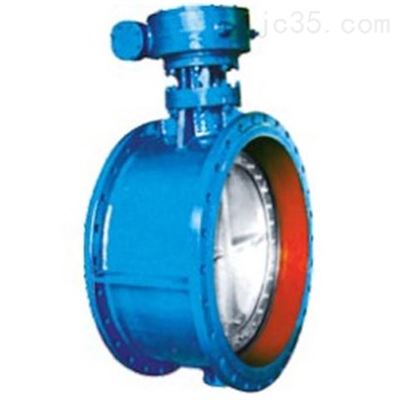

3. 蝶阀（Butterfly Valve）

结构原理：阀板为圆盘形，绕阀体内一根轴线旋转90°即可实现启闭。旋转时，圆盘从平行于流道变为垂直于流道，从而截断流体。
特点：结构紧凑，重量轻，启闭迅速，适用于大口径管道，但密封性一般。

4. 球阀（Ball Valve）

结构原理：阀芯是一个带孔的球体，球体绕自身轴线旋转90°，孔与管道对齐时流通，孔垂直于管道时截断。
特点：流体阻力小，启闭迅速，密封性好，适用于频繁操作，但成本较高。

5. 旋塞阀（Plug Valve）

结构原理：阀芯为圆锥形或圆柱形塞子，塞子上开有通孔或沟槽。旋转塞子90°，使通孔与管道对齐或错开，从而控制流体。
特点：结构简单，启闭快速，适用于含固体颗粒的介质，但密封面易磨损。

6. 止回阀（Check Valve）

结构原理：依靠流体自身流量和方向自动启闭，防止流体倒流。常见形式有升降式、旋启式和蝶式。
特点：无需外部操作，自动工作，安装时需注意方向。

7. 隔膜阀（Diaphragm Valve）

结构原理：用弹性隔膜将阀体内腔与阀盖内腔隔开，通过隔膜上下移动来截断或调节流体。隔膜可由橡胶、塑料等材料制成。
特点：流道光滑，无死角，适用于腐蚀性、粘性介质，但耐压和耐温性有限。

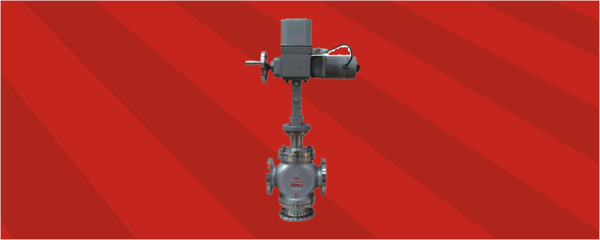

8. 调节阀（Control Valve）

结构原理：通过接收控制信号，改变阀芯与阀座之间的流通面积，从而调节流量、压力或温度。常见有直行程和角行程。
特点：调节精度高，可远程控制，是自动化系统的核心部件。

9. 减压阀（Pressure Reducing Valve）

结构原理：通过弹簧、膜片或活塞感应出口压力，自动调节阀瓣开度，使出口压力保持在设定值。
特点：无需外力，自动稳压，适用于蒸汽、气体和液体系统。

10. 安全阀（Safety Valve）

结构原理：当系统压力超过设定值时，阀瓣在介质压力作用下自动开启，排放多余介质；压力恢复正常后自动关闭。分为弹簧式和杠杆式。
特点：保障系统安全，是压力容器的必备附件。

11. 疏水阀（Steam Trap）

结构原理：利用蒸汽与凝结水的密度、温度差，自动排出凝结水，同时阻止蒸汽泄漏。常见有热动力式、热静力式和机械式。
特点：节能高效，是蒸汽系统的关键部件。

12. 排污阀（Blowdown Valve）

结构原理：类似于闸阀或截止阀，但专门用于锅炉、管道等系统的排污，排除底部沉积物和污水。
特点：耐磨损，密封可靠，操作频繁。

13. 报警阀（Alarm Valve）

结构原理：用于消防喷淋系统，平时处于关闭状态，火灾时通过压力变化自动开启，并触发报警。常见有湿式、干式和雨淋式。
特点：自动响应，是消防系统的核心阀门。

14. 多功能水泵控制阀（Multi-function Pump Control Valve）

结构原理：集止回阀、截止阀和调节阀功能于一体，通过水力自动控制，防止水泵启动时水锤，保护水泵和管道。
特点：自动化程度高，适用于高层建筑供水系统。

15. 平衡阀（Balancing Valve）

结构原理：内置压差调节装置，通过手动调节阀芯位置并锁定，使系统各支路流量分配均衡。常见有手动平衡阀和动态平衡阀。
特点：用于暖通空调系统的水力平衡，节能降耗。

以上15种阀门各司其职，在工程中需根据介质特性、压力温度、调节要求等合理选用。你都搞懂了吗？快转发给身边的工程朋友，一起学起来！
